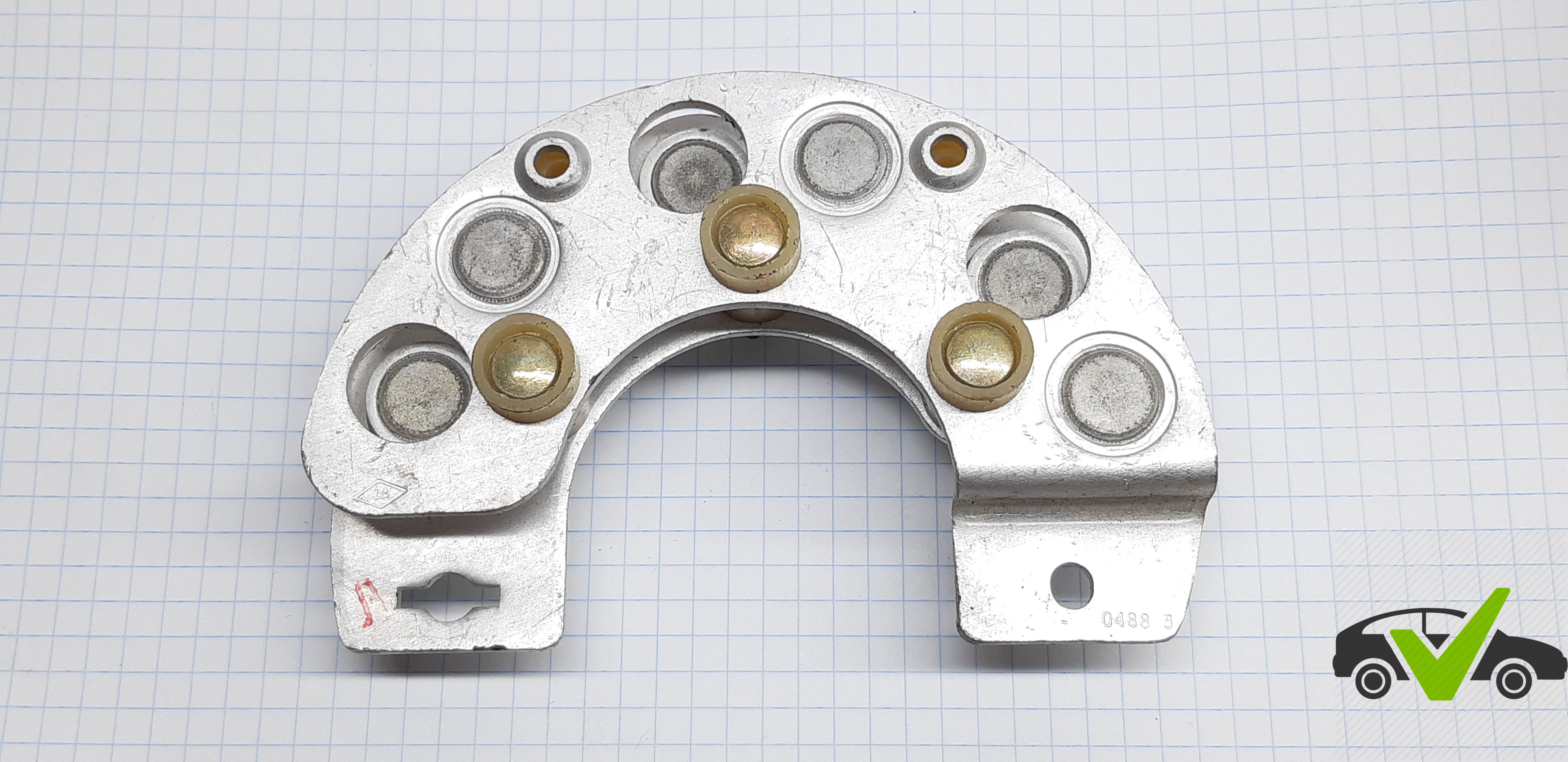

Диодный мост ГАЗ, УАЗ БПВ4-45

Диодный мост ГАЗ, УАЗ БПВ4-45

Принцип действия выпрямительного блока БПВ4-45 генераторов Г250-Е1 и Г250-П2.
Ток поступающий к потребителю RH, например к лампам фар, проходит в каждый момент времени только через два диода. Действительно, в течение промежутка времени Ot1, наибольшее значение напряжения индуктируется в обмотке 1, а наименьшее — в обмотке 2. В результате ток нагрузки идет по цепи, показанной стрелкой : обмотка 1 генератора, диод 1, нагрузка RH, диод 5, обмотка 2. Таким образом, в промежутке Ot1 работают диоды 1 и 5.

В следующий промежуток времени t1+t2, наибольшее значение напряжения индуцируется в обмотке 3, а наименьшее — в обмотке 2. Теперь ток нагрузки проходит по цепи : обмотка 3, диод 3, нагрузка RH, диод 5, обмотка 2. В этом промежутке времени работают диоды 3 и 5. Эти же диоды работают в промежутке времени t2-t3. В промежутке времени t3-t4 и t4-t5 работают диоды 3 и 4, а в промежутке t5-t6, диоды 2 и 4.

Аналогичным образом происходит чередование работы диодов выпрямительного блока и при дальнейшем изменении напряжений в обмотках статора генератора. Но какие бы пары диодов выпрямителя не работали, направление тока нагрузки остается неизменным, то есть с выхода генератора на потребители поступает постоянный ток.

Для поддержания постоянства вырабатываемого напряжения генераторы Г250-Е1 и Г250-П2 автомобилей УАЗ снабжены выносными бесконтактными регуляторами напряжения РР350 или РР132А. Регуляторы напряжения РР350 и РР132А как и другие регуляторы, применяемые с автомобильными генераторами, поддерживают напряжение постоянным в результате изменения силы тока в обмотке возбуждения.
